我公司响应门头沟应急处工作
发布于:2017-6-23 点击:3367 隶属于:沉降变形监测
环宇测绘积极参与门头沟区应急事故处理监测工作
———InSar技术助力地质滑坡事故边坡监测
2017年06月20日北京新兴环宇测绘有限公司接到门头沟区政府相关部门紧急通知,当日下午17:30分左右,位于二斜井地区黑山大街北延市政工程施工现场的一个山坡发生滑坡事故,现场已经形紧急处理,未发生人员伤亡事故。但需要对现场的三栋建筑物以及两侧山坡进行紧急变形监测。在时间紧任务重的情况下,我公司快速安排技术人员并公司领导,会同项目设计单位、勘察单位一起进行现场踏勘,经各方进行技术的缜密研究,结合现场紧急要求监测数据精度高(毫米级),汇报数据频率高(半小时一汇报)的特殊情况,常规变形监测方法已无法完成此项工作。

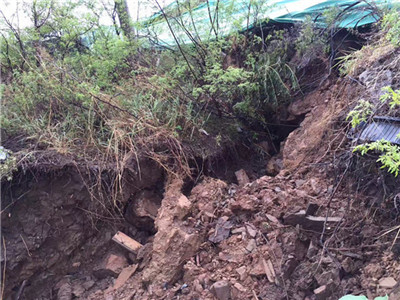

塌方现场的裂缝

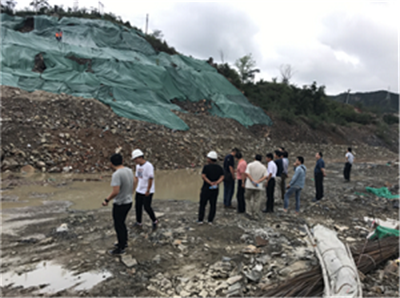

岩土设计专家现场调研监测工作
经各方紧急研究决定,本项目采用传统变形监测技术与高科技InSar(合成孔径雷达)技术相结合的方法,全天24小时,无间断的对事故现场进行实时变形监测,并半小时一次的实时反馈监测数据。

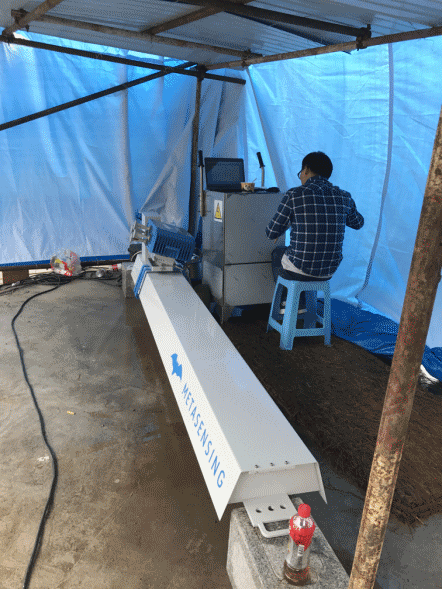

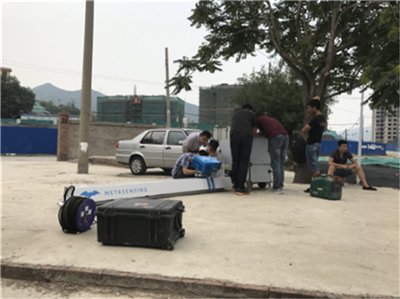

InSar设备的现场调试
合成孔径雷达干涉(Synthetic Aperture Radar Interferometry, InSAR)是新近发展起来的空间对地观测技术,是传统的SAR遥感技术与射电天文干涉技术相结合的产物。它利用雷达向目标区域发射微波,然后接收目标反射的回波,得到同一目标区域成像的SAR复图像对,若复图像对之间存在相干条件,SAR复图像对共轭相乘可以得到干涉图,根据干涉图的相位值,得出两次成像中微波的路程差,从而计算出目标地区的地形、地貌以及表面的微小变化,可用于数字高程模型建立、地壳形变探测等。

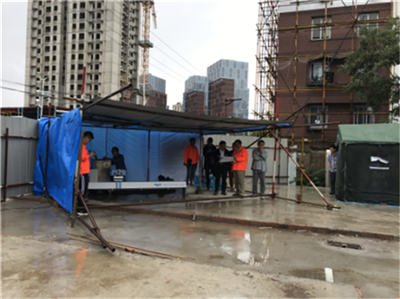

InSar开始实时监测工作
为更加科学准确的对雷达监测数据进行实时分析,为政府应急决策提供基础数据依托,我公司特邀请InSar方面的权威专家,北京建筑大学周克勤教授现场对观测数据进行专业的分析,并实时向区领导进行监测情况的汇报。

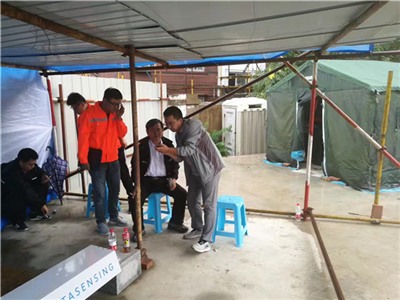

区领导亲驻监测现场,实时关注监测数据变化
北京建筑大学周教授现场给区领导做雷达扫描数据分析
经公司全体同仁的共同努力,在不眠不休,连续奋战的情况下,我公司以对事故现场,连续监测了120小时,对滑坡现场的变形数据的变化量做到实时掌控,不敢有丝毫放松。坚决响应政府的应急预案要求,以百姓安全无小事为原则,坚守阵地,不辞辛苦,一心把居民安危放在首位。公司全体上下,轮班值夜监测。尽全力在突发事故发生前,坚决做到对政府应急指挥决策,进行事先数据预警。杜绝任何事故的发生。

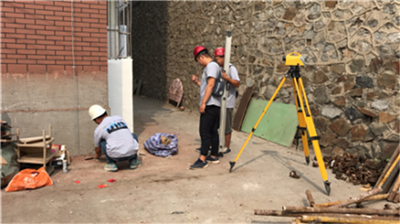

现场布设监测点

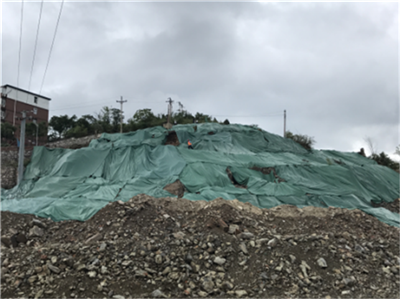

现场设置监测标识物

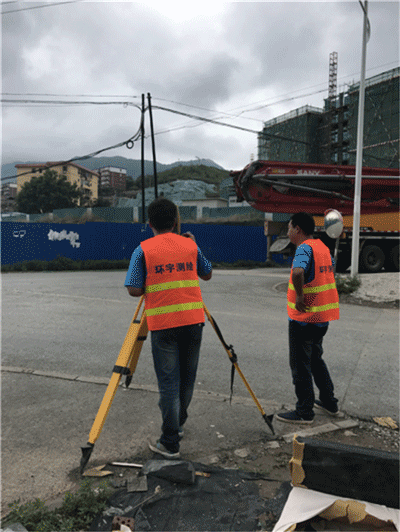

高精度全站仪实施变形监测

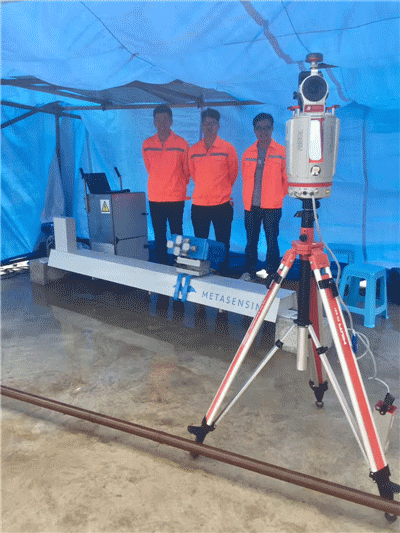

InSar结合三维激光扫描仪进行现场扫描
